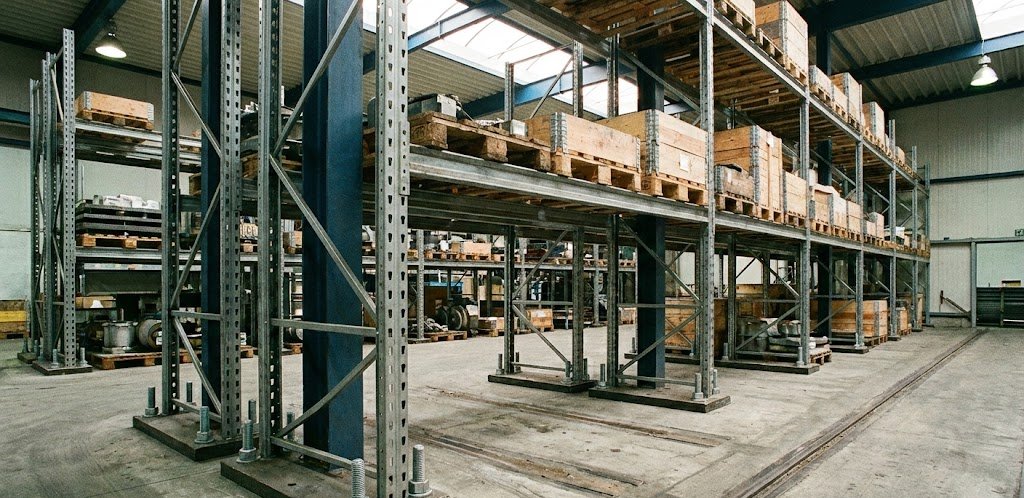

Zemine Sabitlenen Ayaklı Raf Sistemleri

Depolama alanlarında yüksek stabilite ve uzun vadeli güvenlik sağlayan zemine sabitlenen ayaklı raf sistemleri, ağır yük taşıma gerektiren tüm sektörlerde performansı ile öne çıkar. Üretim sahaları, lojistik operasyonları ve kurumsal depolar için geliştirilen bu yapı, Afe Raf Sistemleri gibi alanında uzman firmaların teknik tasarım gücüyle daha verimli sonuçlar ortaya koyar. Dayanım, modülerlik, statik hesap doğruluğu ve operasyonel hız arasında dengeli bir çözüm sunması bu sistemlerin tercih edilme oranını belirgin bir şekilde artırır.

Zemine Sabitlenen Ayaklı Raf Sistemi Nedir?

Zemine sabitlenen ayaklı raf sistemi, dikey taşıyıcıların ankraj elemanlarıyla beton zemine mekanik olarak bağlanmasıyla oluşturulan, ağır ve orta yüklü depolama uygulamalarında yüksek güvenlik sunan bir raf konstrüksiyonudur. Bu sistemin temel amacı, yük dağılımını zemine aktararak sarsıntı, darbe veya yoğun kullanım kaynaklı deformasyon risklerini azaltmaktır.

Zemin bağlantısının sağladığı rijit yapı, özellikle yüksekliği 6 metreyi aşan raf tasarımlarında kritik bir rol oynar. Lojistik raporlarında yer alan ölçümlere göre, sabitlenmiş ayaklı raflarda devrilme riski ankrajsız modellere kıyasla ortalama %70 oranında azalır. Bu istatistik, depolama güvenliğinin neden yalnızca taşıma kapasitesi ile değil, bağlantı teknolojisi ile de doğrudan ilişkili olduğunu somut biçimde gösterir.

Zemine Sabitlenen Ayaklı Raf Sistemleri Ne İşe Yarar?

Zemine sabitlenen ayaklı raf sistemleri, depolama alanlarında yüksek yük taşıma kapasitesi, stabil yapı ve maksimum güvenlik sağlamak için kullanılır. Bu işlevsellik, hem dar alanda dikey kullanım verimliliği hem de depolama süreçlerinde kesintisiz operasyon avantajı sunar.

Bu yapının sağladığı temel işlevler şu şekilde özetlenebilir:

• Ağırlığın zemine kontrollü biçimde iletilmesi

• Devrilme, kayma ve dengesizlik risklerinin minimize edilmesi

• Depolama hacminin dikey olarak artırılması

• Yoğun yük altında uzun vadeli şekil kararlılığı

• Endüstriyel araç trafiğiyle uyumlu güvenlik standardı

Afe Raf Sistemleri tarafından geliştirilen ankraj detayları, özellikle yoğun forklift trafiğine sahip depolarda yapılan darbe testlerinde yüksek dayanım göstermesiyle bilinir.

Temel Bileşenlerin Yapısal Özellikleri

Zemine sabitlenen ayaklı raf sistemleri, yük taşıma mimarisini oluşturan birçok bileşenin uyum içinde çalışmasıyla fonksiyonel hale gelir. Bu bileşenler statik hesaplara dayanarak seçildiği için dayanım seviyeleri uluslararası depolama standartlarıyla uyumludur.

Taşıyıcı Ayaklar

Taşıyıcı ayaklar, sistemin yükü zemine ileten en kritik parçalarıdır. Genellikle yüksek karbonlu, endüstriyel kalite çelik kullanılarak imal edilir. Kalınlık aralığı çoğunlukla 2 mm ile 4 mm arasında değişir. Bu seçim, rafın toplam taşıma kapasitesine ve hedef depolama yüksekliğine göre yapılır. Ayak yüzeyleri elektrostatik boya ile korunarak korozyon direnci artırılır.

Ankraj Elemanları

Ankraj bağlantıları, zeminle raf arasında kurulan mekanik bağın temel taşıdır. Ortalama çekme dayanımı 30 kN üzerinde olan ankrajlar, darbeye karşı yüksek direnç sağlar. Uygulama esnasında beton kalite sınıfı, zemin kalınlığı ve çatlak riskleri değerlendirilir. Bu nedenle doğru ankraj tipinin seçimi, sistemin toplam ömrünü etkileyen unsurlardan biridir.

Kirişler

Kirişler, raf yataklamasını oluşturan yatay taşıyıcılardır. Kutup profilleri veya roll-formed üretim teknikleriyle oluşturulur. Depolama ünitesinin yük kapasitesi arttıkça kiriş kesiti genişletilir ve kilit mekanizması daha güçlü tasarlanır. Yük dağılımı testlerinde kirişlerin ortalama 1 ton üzeri noktasal yüklere dayanabildiği ölçümlenmiştir.

Ara Bağlantı Elemanları

Gergi çubukları, diyagonal elemanlar ve montaj plakaları sistemin rijitliğini artırır. Bu parçalar, özellikle titreşim veya sürekli yük altında çalışan depolarda yapısal bütünlüğü korur. Bağlantı elemanlarının standart sapma toleransı düşük olmalıdır; aksi halde sistemde mikro boşluklar oluşur ve zamanla deformasyon riski artar.

Zemine Sabitlenen Ayaklı Raf Sistemleri Nasıl Kurulur?

Zemine sabitlenen ayaklı raf sistemlerinin kurulumu, planlama ve uygulama süreçlerinin hassas bir şekilde ilerlemesini gerektirir. Profesyonel bir ekip ile yapılan statik hesaplamalar, zeminin yapısal durumu ve depolama gereksinimleri doğrultusunda doğru konfigürasyon belirlenmelidir.

Aşağıdaki adımlar, kurulumu genel çerçevesiyle açıklar:

1. Zemin Analizi
   Beton kalitesi, eğim, çatlak riskleri ve taşıma kapasitesi değerlendirilir. Endüstriyel zeminlerde kalite sınıfı genellikle C25/30 ve üzerindedir.

2. Statik Hesaplama
   Raf yüksekliği, yük yoğunluğu, palet tipi ve depolama senaryoları üzerinden mühendislik hesapları yapılır.

3. Taşıyıcı Ayak Montajı
   Dikey profiller dik konumda yerleştirilir ve ankraj noktaları işaretlenir.

4. Delme ve Ankraj Uygulaması
   Özel uçlarla zemin delinir, ankraj kimyasal veya mekanik yöntemle sabitlenir.

5. Kiriş Montajı
   Kirişler kilit mekanizmasıyla dikey ayaklara bağlanır.

6. Ara Elemanların Eklenmesi
   Gergi sistemleri ve diyagonaller eklenerek yapı rijitleştirilir.

7. Kontrol ve Test
   Kurulum sonrası diklik, sıkılık, yük testleri ve titreşim dayanımı ölçülür.

Afe Raf Sistemleri, montaj süreçlerinde lazer seviye cihazlarıyla ±2 mm hassasiyet sağlayarak yüksek güvenlik standardı elde eder.

Kullanım Alanlarının Endüstriyel Çeşitliliği

Zemine sabitlenen ayaklı raf sistemleri farklı sektörlerde, farklı yük tipleri için geniş bir kullanım alanı oluşturur. Bu çeşitlilik, sistemin modüler tasarımı sayesinde sağlanır.

Üretim Tesisleri

Üretim hatlarında paletli hammaddeler, yarı mamuller ve bitmiş ürünler için ideal bir çözüm oluşturur. Sürekli malzeme devridaimi yapılan tesislerde raf stabilitesinin yüksek olması iş kazası riskini düşürür.

Lojistik Merkezleri

Büyük hacimli ürün akışına sahip lojistik merkezlerinde sistem, dikey depolama verimliliğini artırır. Saha analizlerine göre bu tip depolarda raf sabitlemesi yapıldığında forklift manevra hızının ortalama %12 arttığı gözlemlenmiştir.

Perakende Depoları

Perakende operasyonlarında düzen, erişilebilirlik ve kategori bazlı depolama düzenleri bu sistemlerle daha verimli hale gelir. Raf yüksekliği mağaza yoğunluğuna göre optimize edilebilir.

Endüstriyel Soğuk Depolar

Sıcaklık dalgalanmaları nedeniyle malzemelerin hacim değiştirme olasılığı yüksek olduğu için, sabit raflar yapısal kararlılık sağlar. Paslanmaz çelik seçenekler bu ortamlarda sık tercih edilir.

Avantajları Nelerdir?

Zemine sabitlenen ayaklı raf sistemlerinin avantajları hem işletme verimliliğini hem de maliyet kontrolünü doğrudan etkiler. Bu avantajlar mühendislik, ergonomi ve operasyonel hız etrafında şekillenir.

Yüksek Güvenlik

Devrilme riskinin minimize edilmesi, iş güvenliği standartlarında önemli bir gerekliliktir. Anlık darbe yüklerine karşı direnç, ankraj sayısı ve taşıyıcı profil kalitesiyle yükselir.

Uzun Ömürlü Dayanım

Korozyon önleyici kaplamalar ve kaliteli çelik kullanımı, yoğun yük altında bile rafın yıllarca formunu korumasını sağlar. Endüstriyel araştırmalara göre sabitlenmiş raf sistemlerinin ortalama kullanım ömrü 15 yılı aşar.

Modüler Tasarım Esnekliği

Raf konfigürasyonu depolama ihtiyaçlarına göre büyütülebilir, ek bölümler işlenebilir veya yükseklik yeniden ayarlanabilir. Bu avantaj, büyük ölçekli depoların değişen operasyonlarına hızlı uyum sağlar.

Mekânsal Verimlilik

Dikey alan kullanımı optimize edilerek birim metrekare başına düşen depolama kapasitesi artırılır. Yapılan saha ölçümlerinde bu sistemlerle %25’in üzerinde hacim kazanımı sağlanabilmektedir.

İş Akışı Hızında Artış

Stabil raf yapısı forklift hareketlerini kolaylaştırır. Depolama–toplama döngü süreleri kısalır, hata oranı azalır.

Teknik Standartlar ve Uyum Gereksinimleri

Zemine sabitlenen ayaklı raf sistemleri, uluslararası kalite standartlarına uygun olarak tasarlanmalıdır. Avrupa’da en yaygın kullanılan norm EN 15512 standardıdır ve yapısal dayanım hesaplarını tanımlar.

Statik Hesaplama Standartları

Statik hesaplar, yük tipi, yük dağılımı, darbe riski ve dinamik etkenlere göre yapılır. Yanlış hesaplamalar kiriş deformasyonu veya ayak burkulması gibi riskler doğurabilir.

Zemin Uygunluk Kriterleri

Betonun minimum kalınlığı, mukavemet sınıfı, zemin düzlüğü ve nem oranı ankrajın performansını etkileyen kritik faktörlerdir. Standartlara göre zemin eğimi 5 mm/10 m aralığını geçmemelidir.

Yangın Güvenliği Gereklilikleri

Açık raf tasarımları, sprinkler sistemlerinin su dağılımını daha etkin hale getirir. Bu özellik özellikle yüksek tavanlı depolarda önem kazanır.

Zemine Sabitlenen Ayaklı Raf Sistemleri Türleri

Zemine sabitlenen ayaklı raflar, depolama senaryolarına göre farklı konstrüksiyon tipleriyle uygulanabilir.

Hafif Yük Raf Sistemleri

Kutu ürünler, ambalaj malzemeleri veya yedek parçalar için uygundur. Taşıma kapasitesi genelde 150–300 kg/raf seviyesindedir. Modüler yapısıyla sık düzenlenen depolarda verimlidir.

Orta Yük Raf Sistemleri

Perakende depoları ve üretim alanlarında yaygın kullanılır. Çelik tablaların dayanımı artırılarak daha dengeli yük dağılımı sağlanır.

Ağır Yük Palet Raf Sistemleri

Paletli ürünlerin depolandığı lojistik merkezlerinde en sık kullanılan türdür. Raf başına kapasite 1–3 ton aralığında değişir. Afe Raf Sistemleri, bu kategoride yüksek dayanımlı çelik profilleri ve güçlendirilmiş ankraj teknolojileriyle bilinir.

Tablo: Bileşen – Teknik Özellik Karşılaştırması

Kullanım Ömrünü Uzatan Bakım Pratikleri

Zemine sabitlenen raf sistemlerinin ömrünü uzatmak için düzenli kontrol büyük önem taşır. Endüstriyel depolarda yapılan incelemeler, yıllık periyodik bakım yapılan rafların deformasyon oranının %60 daha düşük olduğunu gösterir.

Görsel İnceleme

Ankraj gevşemesi, korozyon, darbe izleri ve ayak eğrilikleri düzenli olarak kontrol edilir.

Bağlantı Elemanlarının Sıkılığı

Cıvata ve kilit sistemleri zamanla gevşeyebilir. Tork anahtarıyla yapılan kontroller, sistemin dengesini korur.

Yük Limitlerine Uyum

Aşırı yükleme, kirişlerde kalıcı deformasyon yaratabilir. Her raf seviyesinde yük etiketi bulunması iş akışını güvenli kılar.

Afe Raf Sistemleri'nin Profesyonel Yaklaşımı

Afe Raf Sistemleri, zemine sabitlenen ayaklı raf çözümlerinde uzun yıllara dayanan mühendislik tecrübesiyle tanınır. Firmanın uzmanlığı, yalnızca üretim kalitesinde değil, saha keşfi, statik analiz, özel tasarım ve montaj hassasiyetinde kendini gösterir. Endüstriyel tesislerde uygulanan projelerde ±2 mm diklik toleransı, uzun vadeli depolama performansını doğrudan etkileyen bir kalite göstergesidir.

Afe Raf Sistemleri’nin tercih edilme nedenleri arasında:

• Yüksek mukavemetli çelik kullanımı

• Uluslararası standartlarla uyumlu üretim

• Lazer kontrollü montaj doğruluğu

• Kullanıcıya özel konfigürasyon seçenekleri
  gibi birçok kriter yer alır.

Bu yaklaşım, işletmelerin depolama stratejilerinde kararlılık ve sürdürülebilirlik sağlar.

Depolama Verimliliğini Artıran Operasyonel İpuçları

Zemine sabitlenen ayaklı raf sistemlerinde depolama performansını artırmak için uygulanabilecek bazı pratik yöntemler vardır.

Yük Gruplandırma Stratejisi

Aynı kategori veya aynı yoğunlukta yükler aynı raf bölgesine yerleştirilmelidir. Bu yöntem iş akışını hızlandırır.

Raf Etiketleme Düzeni

Barkodlu etiket sistemi, toplama sürelerini kısaltır ve insan kaynaklı hata oranını düşürür.

Forklift Güzergâh Optimizasyonu

Raf koridor genişlikleri, araçların en uygun dönüş yarıçapına göre belirlenmelidir. Bu düzenleme ortalama %8 zaman tasarrufu sağlar.

Son Bir Değerlendirme

Zemine sabitlenen ayaklı raf sistemleri, endüstriyel depolama altyapısını güvenli, verimli ve uzun ömürlü bir yapıya dönüştüren gelişmiş çözümler sunar. Mühendislik prensiplerine uygun tasarım, sağlam malzeme seçimi ve profesyonel montaj birleştiğinde işletmelerin depolama kapasitesi belirgin şekilde artar. Afe Raf Sistemleri’nin uzmanlığıyla şekillenen bu yapılar, farklı sektörlerin dinamik depolama ihtiyaçlarına kesintisiz uyum sağlayarak operasyonel performansı güçlendirir. Güvenliğin, stabilitenin ve verimliliğin ön planda olduğu depolama alanları için bu sistemler uzun vadeli bir yatırım niteliği taşır.
