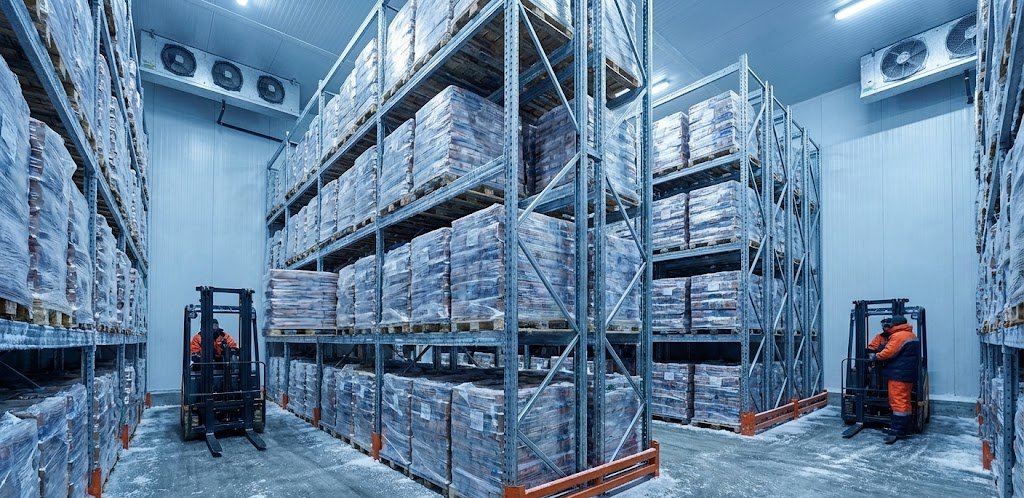

Soğuk Hava Depoları İçin Raf Altyapıları

Soğuk hava depolarında kullanılan raf sistemleri, düşük sıcaklık koşullarında yüksek dayanım, ergonomi ve lojistik verimlilik sağlayan özel tasarımlara dayanır. Endüstriyel tesislerde, gıda işletmelerinde, farmasötik depolarda ve taze ürün zincirinde performans kaybının önüne geçmek için raf altyapılarının mühendislik düzeyinde planlanması gerekir. Bu alanda uzmanlığıyla öne çıkan Afe Raf Sistemleri, farklı depo kurgularına uyarlanabilir çözümler geliştirerek işletmelerin kapasitesini artıran altyapılar sunar.

Soğuk Hava Depolarında Raf Altyapıları Neden Kritik Bir Unsurdur?

Soğuk hava depolarındaki raf altyapıları, stok sürekliliğini ve ürün kalitesini güvence altına alan yapısal sistemlerdir. Bu sistemler, düşük sıcaklık altında malzemelerin deformasyona uğramasını engelleyen özel çelik alaşımlar, galvaniz kaplamalar ve yoğun yük taşıma kapasitesine sahip profiller üzerinden şekillenir. Doğru raf kurgusu, enerji maliyetlerini azaltma oranını doğrudan etkiler; yapılan sektör ölçümlemelerinde optimize edilmiş raf yerleşim planlarının enerji tüketimini ortalama %12 azaltabildiği görülür. Bu nedenle altyapı seçiminde mekanik dayanım, hava akışı verimliliği ve operasyonel hız eş zamanlı olarak değerlendirilmelidir.

Dayanım ve Malzeme Standardı

Soğuk alanlarda malzemelerin mikro çatlak oluşturma riski arttığı için raf bileşenlerinde yüksek mukavemetli çelik, sıcak daldırma galvaniz kaplama ve düşük sıcaklıkta elastikiyetini koruyan bağlantı elemanları kullanılır. Afe Raf Sistemleri, ISO 15512 ve EN 15635 standartlarının gereklerine uygun üretim yaparak, -30°C seviyesine kadar stabil performans sunan yapı bileşenleri sağlar.

Hava Sirkülasyonunun Depo Performansına Etkisi

Soğuk zincirin korunmasında en kritik unsurlardan biri homojen hava dağılımıdır. Yanlış seçilmiş raf sistemleri, depolanan ürün etrafında sıcaklık farkları oluşmasına neden olur. Bu durum, özellikle hızlı donmuş gıdalarda yüzey kristalleşmesi veya paket içi nemlenme gibi sonuçlar doğurabilir. Raf yerleşiminde hava kanallarının açık kalması, yükler arasında optimum mesafenin korunması ve ünite yük yüksekliğinin kontrollü kullanılması gereklidir.

Ergonomik ve Operasyonel Akışın İyileştirilmesi

Depo içi operasyonlarda ürün toplama hızı, forklift manevra alanı ve insan gücü kullanımını azaltan çözümler işletme verimliliğini doğrudan etkiler. Yapılan saha ölçümlerinde raf düzeni optimize edilmiş soğuk hava depolarının ürün toplama süresini ortalama %18 kısalttığı tespit edilmiştir. Bu iyileşme, hem enerji maliyetlerinde hem de personel verimliliğinde gözle görülür bir avantaj sağlar.

Hangi Raf Sistemleri Soğuk Hava Depoları İçin En Uygun?

Soğuk hava depolarında kullanılan raf altyapılarının seçiminde ürün türü, stok dönüş hızı, palet standardı, depo hacmi ve forklift tipi belirleyici unsurlardır. En yaygın kullanılan sistemler, yoğun depolama ve hızlı erişim üzerine kuruludur.

Drive-In Raf Sistemleri

Drive-In sistemler, maksimum hacim kullanımını sağlayan kompakt depolama çözümleridir. Forklift, raf koridoru içine girerek yükleme ve boşaltma işlemini gerçekleştirir. Bu model özellikle aynı ürün grubunun toplu olarak depolandığı ortamlarda yüksek verimlilik sağlar.

Drive-In Sistemlerde Teknik Avantajlar

• Palet yoğunluğu %80’in üzerine çıkabilir.

• LIFO çalışma prensibiyle taze ürün döngüsü kontrollü yönetilebilir.

• -40°C’ye kadar dayanım sağlayan çelik profiller sayesinde ağır yüklerde bile güvenli yapı sunulur.

• Afe Raf Sistemleri’nin geliştirdiği dar toleranslı kanal yapıları, forklift temas riskini %15 oranında düşürür.

Yapısal Dayanımı Artıran H4 Detayları

• Derin koridorlarda kullanılan üst bağlayıcı traversler, deprem yüklerine karşı stabilite sağlar.

• Palet taşıyıcı rayların her seviyesi, kaplama altyapısı sayesinde buzlanmaya karşı ısı direncini korur.

Paletli Kayar Raf Sistemleri (Pallet Flow)

Pallet Flow sistemlerde paletler eğimli bir ray üzerinde ilerler ve otomatik olarak kullanım pozisyonuna gelir. FIFO çalışma mantığıyla özellikle taze gıda, et ürünleri, süt ürünleri ve farmasötik ürünler için ideal bir çözümdür.

Pallet Flow Avantajları

• Stok takibi kolaylaşır ve ürün kaybı minimize edilir.

• Ortalama %25 daha hızlı ürün devri sağlar.

• Fren merdaneleri düşük sıcaklıklarda bile sabit hız kontrolü sunar.

• Afe Raf Sistemleri'nin özel rulman teknolojisi, -32°C ortamda bile maksimum akış kararlılığı sağlar.

Mobil Raf Sistemleri

Mobil sistemler, zemine yerleştirilen raylar üzerinde hareket eden yoğun depolama üniteleridir. Depoda yalnızca tek bir operasyon koridoru bırakır ve kullanılmayan boşlukları ortadan kaldırır.

Mobil Sistemlerin Performans Göstergeleri

• Depo kapasitesini ortalama %40 artırabilir.

• Enerji kayıplarını azaltan kompakt yapı, soğutma yükünü hafifletir.

• Sensör tabanlı güvenlik mekanizmaları, operatör için yüksek güvenlik sağlar.

Konvansiyonel Selektif Raf Sistemleri

Yüksek erişim gerektiren depolarda en yaygın kullanılan çözüm selektif raf sistemleridir. Her palete direkt erişim imkânı sunması, operasyon hızını önceleyen işletmeler için güçlü bir avantajdır.

Selektif Sistemlerde Öne Çıkan Özellikler

• Stok çeşitliliği yüksek depolarda esnek erişim sunar.

• Yükseklik artırma opsiyonu ile 12 metreye kadar güvenli kullanım mümkündür.

• Afe Raf Sistemleri, soğuk alanlarda galvaniz yüzey dayanımını güçlendiren özel bir yüzey işlem teknolojisi uygular.

Soğuk Hava Depolarında Raf Tasarımı Nasıl Planlanır?

Depo Hacminin Doğru Analiz Edilmesi

Soğuk alanlarda hacim planlaması, ısı yükü ve hava sirkülasyonu hesaplarına entegre biçimde yapılır. Çatı yüksekliği, izolasyon kalınlığı, evaporatör konumları ve forklift çalışma yükseklikleri analiz edilerek raf tasarımının temel parametreleri belirlenir. Hacim optimizasyonu yapılırken, ortalama palet yüksekliği ve günlük ürün devinim miktarı da hesaplamaya dâhil edilir.

Yük Analizi ve Statik Güvenlik

Raf sistemleri her bir paletin ağırlık değerine göre kurgulanır. Endüstri standardı olarak 800–1200 kg aralığındaki palet yükleri referans alınsa da özel üretim veya ağır sanayi depolarında daha yüksek taşıma kapasitesi gerekebilir. Yapısal dayanım için üç kritik veri kullanılır:

• Birim yük ağırlığı

• Kat başına yük dağılımı

• Dinamik forklift etkisi

Bu veriler kullanılarak oluşturulan statik analizler, raf sisteminin sıcaklık değişimlerine rağmen stabil kalmasını sağlar.

Depolama Süreçlerinin Akış Diyagramı

Operasyon hızını artıran planlamalar şu adımlara dayanır:

1. Ürün giriş alanının konumlandırılması

2. İç taşıma trafiğinin yönlendirilmesi

3. Koridor genişliklerinin forklift modeline göre belirlenmesi

4. Toplama noktalarında hız kaybını önleyen akış optimizasyonu

Soğuk hava depolarında yapılan incelemelerde en sık karşılaşılan hatanın, koridor genişliklerinin forklift dönüş çapına uygun olmaması olduğu görülmüştür. Bu hata, operasyon sürecini ortalama %10 yavaşlatır.

Raf Altyapılarında Kullanılan Teknik Bileşenler

Galvaniz Kaplama Türleri

Afe Raf Sistemleri üretimlerinde sıcak daldırma galvaniz ve pre-galvaniz kaplama seçenekleri kullanılır. Sıcak daldırma galvaniz, özellikle -25°C altında yoğun yoğuşma olan depolarda daha yüksek performans gösterir.

Bağlantı Elemanlarının Rolü

Düşük sıcaklıklarda vidaların gevşeme riski arttığı için yüksek dayanımlı 8.8 ve 10.9 sınıfı cıvatalar tercih edilir. Bu ürünler, termal genleşme karşısında stabil durarak yapının bütünlüğünü korur.

Zemin Etkileşimi ve Ray Sistemleri

Drive-In ve Mobil raf altyapılarında zemin eğriliği kritik rol oynar. Afe Raf Sistemleri, projelendirme aşamasından önce zemin tarama lazeri ile yüzey ölçümü yaparak ray sisteminin tolerans değerlerinin dışına çıkmasını engeller.

Deprem Yüklerine Karşı Stabilite

Soğuk depolarda deprem etkisi daha yüksek hissedilebilir, çünkü zemin titreşimleri izolasyon yapıları içinde daha hızlı yayılır. Bu nedenle raf sistemlerinde:

• Yatay bağlayıcı traversler

• Çapraz gergi elemanları

• Kolon ayak plakalarında geniş tabanlı çelik tasarımlar
  kullanılır. Bu yapı, raf devrilme riskini belirgin biçimde azaltır.

Soğuk Hava Depoları İçin Raf Sistemleri Seçerken Dikkat Edilmesi Gerekenler

Ürün Türüne Uygun Sistem Seçimi

Donuk ürünlerde kompakt depolama, taze ürünlerde hızlı erişim, farmasötik ürünlerde kontrollü FIFO çalışması gerekir. Yanlış sistem seçimi, ürün kaybı oranını %5’in üzerine çıkarabilir.

Enerji Verimliliği Üzerindeki Etki

Raf düzeni, hava akışını etkilediği için kompresör çalışma süresini belirler. Yapılan teknik incelemelerde düzenli raf yerleşimine sahip depolarda sıcaklık geri kazanım süresinin %14 daha kısa olduğu ölçülmüştür.

Bakım Erişilebilirliği

Evaporatörlerin, drenaj sistemlerinin ve duvar izolasyon bölgelerinin rahat erişilebilir olması gerekir. Çok sıkı kompakt sistemlerde bakım maliyeti artabilir.

Modülerlik ve Geleceğe Dönük Genişleme

Depo kapasitesinin mevsimsel olarak değiştiği işletmelerde raf altyapılarının modüler olması ciddi avantaj sağlar. Afe Raf Sistemleri, sistem bileşenlerini modüler üreterek yıl içinde değişen stok hacmine göre ölçeklendirilebilir çözümler sunar.

Soğuk Hava Depolarında Kullanılan Raf Sistemleri Arasında Karşılaştırmalı Bir Bakış

Aşağıdaki tablo, farklı depolama tekniklerinin operasyonel önceliklere göre genel niteliksel karşılaştırmasını içerir:

Tablo, depolama hedeflerine uygun sistemi belirlemede temel bir çerçeve sunar.

Afe Raf Sistemleri’nin Soğuk Hava Depoları İçin Ürettiği Çözümler

Özel Mühendislik Tasarımları

Afe Raf Sistemleri, proje tasarımlarında her depo için ayrı mühendislik analizi yaparak raf statik hesaplarını uluslararası normlara göre oluşturur. Bu yaklaşım, uzun vadeli güvenlik ve operasyonel sürdürülebilirlik sağlar.

Yerinde Analiz ve Uygulama

Uzman ekipler depo zeminini, hava akış yönlerini, izolasyon maliyetlerini ve forklift tiplerini inceleyerek teknik rapor hazırlar. Bu analiz sayesinde kurulum süresi kısalır ve enerji verimliliği artırılır.

Uzun Ömürlü Kaplama Teknolojisi

Soğuk ortamlarda metal yüzeylerin oksidasyon riski yüksektir. Afe Raf Sistemleri’nin geliştirdiği kaplama teknolojisi, yüzey dayanımını artırarak bakım maliyetlerini düşürür.

Modüler Genişleme Altyapısı

Depo büyümesi veya ürün gamının değişmesi durumunda raf yapısının hızlıca yeniden konfigüre edilmesini sağlayan modüler çözümler sunulur.

Güvenlik Sistemleri ile Entegrasyon

Soğuk depolarda olası forklift çarpma risklerine karşı darbe emici kolon koruma çözümleri ve sensör destekli alan güvenlik bileşenleri raf sistemine entegre edilebilir.

Etkin Raf Altyapısı Kurulumunun İşletmelere Sağladığı Fayda

Depolama Kapasitesinin Artması

Doğru tasarlanmış raf sistemleri, mevcut alanı ortalama %35 daha verimli kullanmayı sağlar. Bu artış, özellikle yüksek enerji maliyetli soğuk depolarda kritiktir.

Ürün Kalitesinin Güvence Altına Alınması

Hava akışının dengeli olması, taze ürünlerde raf ömrünü uzatır. Ayrıca donmuş ürünlerde termal şok riskini azaltır.

Operasyonel Hız ve Personel Verimliliği

Ergonomik yerleşim, personelin soğuk ortamda geçirdiği süreyi kısaltarak hem verimliği yükseltir hem de sağlık risklerini düşürür.

Enerji Tüketiminin Optimize Edilmesi

Homojen yerleşim ve akış düzeni, soğutma ekipmanlarının daha az yükle çalışmasını sağlar. Bu durum uzun vadede işletme maliyetlerini belirgin ölçüde düşürür.
