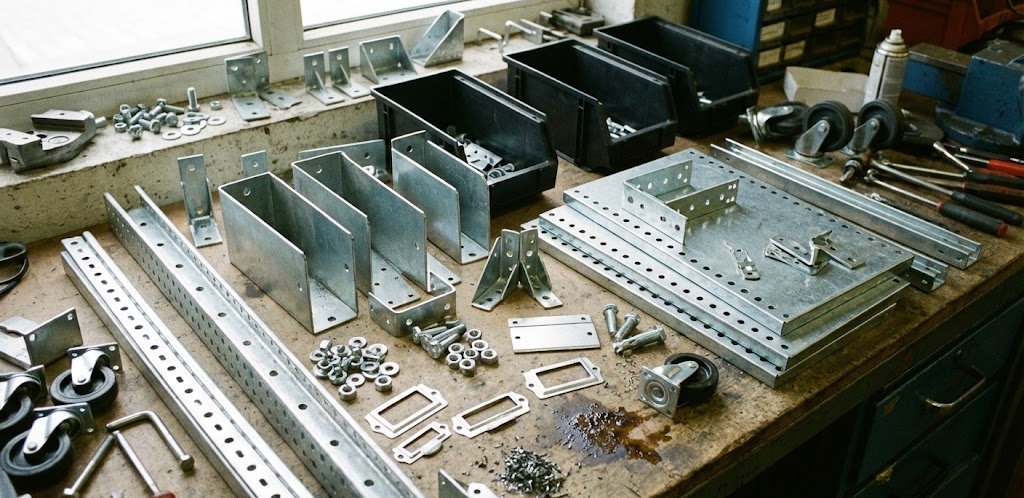

Raf Sistemi Bileşenleri ve Aksesuarları

Raf sistemleri, modern depolama altyapılarında yük taşıma kapasitesi, operasyon hızı ve alan optimizasyonu açısından belirleyici rol oynayan dayanıklı, modüler ve fonksiyonel yapılardır. Ağır yük depolamadan hafif tip raf çözümlerine kadar çeşitlenen bu yapıların performansı, yalnızca ana taşıyıcı bileşenlere değil, aynı zamanda kullanılan aksesuarların kalitesine ve doğruluğuna bağlıdır. Afe Raf Sistemleri tarafından uygulanan mühendislik odaklı yaklaşım, bu alanda yüksek güvenilirlik ve operasyonel süreklilik sağlar.

Raf Sistemi Bileşenleri Nelerdir?

Raf sistemi bileşenleri; dikme, travers, bağlantı elemanları, zemin plakaları ve yük güvenlik ekipmanları gibi yapısal parçaları kapsar. Bu bileşenler, rafın taşıma kapasitesini ve stabilitesini doğrudan belirlediği için seçimin ilk aşamasında net gereksinim analizi yapılması gerekir.

Dikmeler, traversler ve destekleyici bağlantılar, endüstriyel depolama çözümlerinde ortalama taşıma kapasitesinin %70’inden fazlasını üstlenen kritik elemanlardır. Çelik kalite standardı, galvanizleme yöntemi ve profil kesiti gibi teknik faktörler rafın ömrünü doğrudan etkiler.

Dikme Profilleri

Dikme profilleri, raf sisteminin yükü zemine ileten temel taşıyıcı kolonlarıdır. Farklı delik yapıları, değişen yük profillerine göre modüler kullanım olanağı sunar. Yüksek mukavemetli S235 veya S355 çelik kalitesinin tercih edilmesi, uzun vadeli dayanıklılığı artırır. Afe Raf Sistemleri, depolama analizine göre dikme kesitini optimize ederek yük stabilitesini artırmayı amaçlar.

Dikme profilinde kullanılan çelik kalınlığının 1,5 mm ile 3 mm arasında değişmesi, darbelere dayanımı belirgin biçimde yükseltir. Çarpma riskinin yüksek olduğu forklift koridorlarında daha kalın yapılar tercih edilir.

Traversler

Traversler, iki dikme arasında yük taşıyan yatay elemanlardır. Rafın taşıma kapasitesi en çok bu bileşen üzerinden hesaplanır. Kutup profilli, omega profilli veya çift cidarlı tasarımlar, yük tipine göre farklı avantajlar sunar.

Afe Raf Sistemleri tarafından uygulanan yükleme testlerinde, travers seçiminde profil yüksekliği ile yük kapasitesi arasında doğrusal bir ilişki gözlemlenir. Örneğin 120 mm profil yüksekliği, çoğu Avrupa standardında 2.000 kg’a kadar güvenli yük taşıma kapasitesi sunabilir.

Zemin Bağlantıları

Dikmelerin zemine sabitlenmesi, özellikle yüksek katlı depolama alanlarında devrilme riskini ortadan kaldırır. Çelik ankrajlar, beton sınıfı ile uyumlu şekilde seçilir. Deprem bölgesindeki tesislerde zemin bağlantı elemanlarının sayısı artırılarak sismik dayanım yükseltilir.

Bağlantı Elemanları

Cıvatalar, somunlar ve kilitleme pimleri; raf sisteminde montaj hassasiyetini belirler. Bu parçalarda 8.8 veya 10.9 kalite çelik sınıfının kullanılması, yük altında deformasyon riskini azaltır. Bağlantı elemanlarının galvaniz kaplama ile desteklenmesi korozyon ömrünü ortalama %25 artırır.

Raf Sistemlerinde Aksesuarlar Neden Önemlidir?

Raf sistemlerinde aksesuarlar, güvenlik, ergonomi ve düzenin sağlanmasında belirleyici rol oynar. Çarpmalara karşı koruyucular, yük durdurucular, tel paneller ve etiketleme elemanları gibi ek parçalar, depo operasyonlarının sürekliliğini destekler.

Aksesuarların eksikliği, yapılan araştırmalara göre depo kazalarının yaklaşık %18’inin doğrudan sebebidir. Bu oran, özellikle yoğun forklift trafiği olan tesislerde daha da yükselir.

Çarpma Koruyucuları

Forklift temasının en sık yaşandığı dikme tabanlarında koruyucu bariyerlerin kullanılması, raf göçmelerinin büyük bölümünü engeller. 4 mm çelikten üretilen çarpma koruyucuları, darbenin kinetik enerjisini absorbe edebildiği için yüksek raf sistemlerinde olmazsa olmaz kabul edilir.

Afe Raf Sistemleri, çarpma riski analizine göre bariyer konumlandırması yaparak darbe yükünün minimum seviyeye çekilmesini amaçlar.

Yük Durdurucular

Yük durdurucular, paletlerin raf arkasından düşmesini önleyen güvenlik aksesuarlarıdır. Ortalama 40–60 cm yüksekliğinde üretilir ve özellikle çift taraflı kullanımda hayati önem taşır.

Güvenlik standartlarına göre, durdurucu kapasitelerinin palet ağırlığının minimum %20’sini karşılayacak seviyede olması gerekir. Bu kriterin sağlanmadığı sistemlerde yük düşmesi sonucu oluşan kazalar, yıllık operasyon maliyetini hissedilir biçimde yükseltir.

Tel ve Sac Ara Raf Kaplamaları

Tel pano kaplamaları, yangın güvenliği açısından hava sirkülasyonunu koruma avantajı sunar. Sac kaplama ise küçük ürünlerin kaymasını engelleyerek stok yönetiminde düzen sağlar. İki çözüm arasındaki seçim, depolanan ürün tipine göre yapılır.

Yangın testlerinde tel pano kullanılan raflarda sprinkler veriminin sac panel kullanılan sistemlere göre %30 daha yüksek olduğu görülmüştür.

Etiketleme Elemanları

Lokasyon yönetimi, depo verimliliğinin en kritik adımlarından biridir. Etiket cepleri, barkod tutucuları ve yönlendirme panoları sayesinde hatasız adresleme sağlanır. Büyük ölçekli depolarda adresleme doğruluğunun %99,3’e kadar yükselmesi, sipariş toplama hızını doğrudan etkiler.

Endüstriyel Raf Sistemleri İçin Tasarım Kriterleri Nelerdir?

Endüstriyel raf sistemlerinde tasarım kriterleri; yük tipi, zemin yapısı, forklift erişimi, deprem dayanımı ve operasyonel hız gibi faktörlere göre belirlenir. Bu kriterler, rafın taşıma kapasitesi kadar güvenlik seviyesini de etkiler.

Afe Raf Sistemleri, projelendirme aşamasında FEM ve EN standartlarına göre statik analizler yaparak optimum tasarımı oluşturur.

Yük Tipi ve Ağırlık Profili

Yükün ağırlığı, yerleşimi ve boyutu; raf tasarımının temel verilerini oluşturur. Paletli yüklerde ağırlık merkezinin doğru hesaplanması gerekir. Merkezden sapma %10’u geçtiğinde traverslerde burulma riski artar.

Kutu, kolili veya dökme ürünlerde ise raf kaplama seçimi kritik hale gelir. Hafif yüklerde genellikle 0,8 mm sac kaplama yeterli olurken, ağır yüklerde 1,2 mm seviyesine çıkmak daha güvenli kabul edilir.

Deprem Dayanımı

Türkiye'nin büyük bölümü deprem kuşağında olduğu için sismik tasarım kriterleri önem taşır. Sarsıntı sırasında raf sisteminin burkulmasını önlemek için yatay kuşaklar, çapraz elemanlar ve zemin ankrajları güçlendirilir.

Sismik analizlerde raf yüksekliği arttıkça devrilme momentinin logaritmik olarak yükseldiği gözlemlenir; bu nedenle 8 metre üzeri raflarda ekstra güvenlik bileşenleri gerekir.

Operasyon Hızı ve Erişim Gereksinimi

Forklift dönüş açıları, koridor genişlikleri ve toplama sıklığı raf tasarımını etkiler. Dar koridor çözümlerinde travers yerleşimi daha sık aralıklarla yapılır. Geniş koridorlarda ise palet giriş açıları daha toleranslıdır.

Afe Raf Sistemleri, depo operasyonu sırasında yapılan hareketlerin yüzde 60’ının ara geçişlerde gerçekleştiğini belirleyen saha analizleri doğrultusunda aks aralıklarını optimize eder.

Raf Sistemlerinin Türlerine Göre Öne Çıkan Bileşenler

Raf sistemleri; paletli, hafif yük, konsol kollu, dinamik ve otoyol tipi raflar gibi geniş bir kategoriye yayılır. Her sistemin ihtiyaç duyduğu bileşenler farklıdır.

Paletli Depolama Sistemleri

Ağır yük kapasitesi gerektiren paletli sistemlerde travers dayanımı ve dikme stabilitesi ön plandadır. Palet stopperları, tel raflar ve çarpma koruyucuları bu sistemlerde kritik aksesuarlar arasındadır.

Dinamik yük testlerinde 1 tonluk paletin 1,5 saniye içinde yer değiştirmesi, raf üzerindeki ani yük aktarımını artırdığı için güvenlik aksesuarlarının etkinliği önem kazanır.

Çapraz Bağlantılar (H4)

Yüksek palet raflarında çapraz bağlar, rafın yanal salınımını azaltır. 3 mm çelikten üretilen bağlar, titreşim altında yapıyı stabilize ederek raf ömrünü uzatır.

Hafif Yük Raf Sistemleri

Kutu, koli, dosya ve döküman depolamada kullanılan hafif yük rafları genellikle 100–250 kg raf başı kapasiteye sahiptir. Bu sistemlerde sac tablalar, etiketleme aksesuarları ve yan kapamalar ön plandadır.

Operasyon analizlerinde hafif yük raflarında doğru adresleme yapılmasının hata oranını %40 azalttığı görülür.

Konsol Kollu Raflar

Uzun ve hacimli yüklerin depolanmasında kullanılan konsol raflar, kolların geometrisi sayesinde yükün tam destek almasını sağlar. Kolların ankraj bağlantısı, taşıma kapasitesini belirleyen temel kriterdir.

Ortalama bir konsol kolu, doğru bağlantı yapıldığında 500–1200 kg arasında yük taşıyabilir.

Dinamik Raf Sistemleri

Ruloyu, kutuyu veya paleti kendi ağırlığıyla hareket ettiren roller bar teknolojisi kullanılır. Hareket hızını dengelemek için fren mekanizmaları ve ara durdurucular önemlidir.

Testlerde fren mekanizması olmayan sistemlerde ürün hızının %65'e kadar arttığı ve çarpma riskinin yükseldiği tespit edilmiştir.

Raf Sistemleri İçin Örnek Bileşen Tablosu

Aşağıdaki tablo, genel raf bileşenlerinin işlevlerini kategori bazında özetler.

Montaj, Bakım ve Periyodik Kontrol Süreci

Raf sistemlerinin uzun ömürlü olması için düzenli bakım yapılması gerekir. Montaj sonrası uygulanan tork testi, sistemin sıkılığını ölçer. Yıllık kontrollerde dikme eğilmesi, travers deformasyonu ve bağlantı gevşemesi gibi riskler incelenir.

Afe Raf Sistemleri tarafından yapılan saha ölçümlerinde, düzenli kontrol yapılan tesislerde arıza oranının %70'e kadar düştüğü belirlenmiştir.

Montaj Adımları

1. Zemin ölçümü ve kot farkı kontrolü yapılır.

2. Dikme profilleri milimetrik hizalama ile dik konuma getirilir.

3. Traversler yük kapasitesine göre yerleştirilir.

4. Güvenlik aksesuarları monte edilir.

5. Yük testi ve tork sıkılık testi uygulanır.

Periyodik Bakım

Montajdan sonra ürünlerin yerleşimi değiştikçe raf sistemi yeniden yük dengelemesi gerektirebilir. Bu nedenle bakım sırasında profil eğrilikleri, renk değişimleri ve korozyon izleri incelenir.

Afe Raf Sistemleri Deneyimi

Afe Raf Sistemleri, projelendirmeden kurulum sonrası bakıma kadar tüm aşamalarda kalite standardını yükseltmek için veri odaklı bir yaklaşım kullanır. Yük dağılımı, operasyon sıklığı ve depolama alışkanlıkları analiz edilerek en doğru bileşen ve aksesuar kombinasyonu belirlenir.

Raf Sistemlerinde Güvenlik Standartları Nasıl Sağlanır?

Güvenlik standartları; yük kapasitesi doğrulaması, montaj denetimi, çarpma risk analizi ve sismik dayanım testleri ile uygulanır. Bu aşamalar, uluslararası FEM 10.2.02 ve EN 15512 standartları esas alınarak yapılır.

Depo güvenliği araştırmalarında, standartlara uygun kurulan rafların risk oranı uygunsuz sistemlere göre %50 daha düşüktür.

Yükleme Talimatları

Her raf seviyesine yük kapasitesinin açıkça belirtilmesi gerekir. Etikette yer alan değer, güvenli çalışma yükünün altında hesaplanır ve bu da ortalama %10 güvenlik payı sağlar.

Operasyon Eğitimi

Forklift operatörlerinin darbe risklerini tanıması için eğitim verilmesi, raf ömrünü önemli ölçüde uzatır. Eğitim alan personelin hata oranının %35 düştüğü gözlemlenmiştir.

Depolama Verimliliğini Artıran Aksesuar Stratejileri

Doğru aksesuar seçimi, depo düzenini güçlendirir ve toplama hızını artırır. Bu nedenle her depolama alanında belli bir strateji izlenmesi önerilir.

Dikme Koruma Stratejisi

Forklift temasının yoğun olduğu bölgelerde üç nokta koruma uygulanması depolama sisteminin ömrünü uzatır:

• Taban koruyucu

• Köşe koruyucu

• Bariyer çiti

Bu üçlü uygulama, çarpma etkisini %60 oranında azaltır.

Etiketleme Stratejisi

Adresleme elemanlarının renk kodlu olması, operatörlerin rafı okuma hızını artırır. Depo içi rota planlaması ile birleştirildiğinde toplama süresi ortalama %20 hızlanır.

Güvenlik Panelleri

Arka tel panellerinin özellikle yüksek raflarda kullanılması, düşme riskini tamamen ortadan kaldırır. Panellerin 5 mm tel kalınlığında üretilmesi standart bir güvenlik kriteri olarak kabul edilir.

Afe Raf Sistemleri ile Bileşen ve Aksesuar Seçiminde Profesyonel Yaklaşım

Afe Raf Sistemleri, projelendirme sürecinde saha analizleri, taşıma kapasitesi ölçümleri, sismik dayanım değerlendirmeleri ve ergonomi testleri yaparak depolama verimliliğini optimize eder. Bu yaklaşım, raf sistemlerinin uzun vadeli kullanımda minimum bakım ihtiyacıyla yüksek performans sağlamasına yardımcı olur.

Fonksiyonel bileşenlerle desteklenen güvenlik aksesuarları, depo içi iş akışını düzenlerken çalışan güvenliğini de artırır. Uygun mühendislik seçimleri yapıldığında raf sistemleri, işletmenin operasyonel sürekliliğinin temel yapı taşlarından biri haline gelir.
