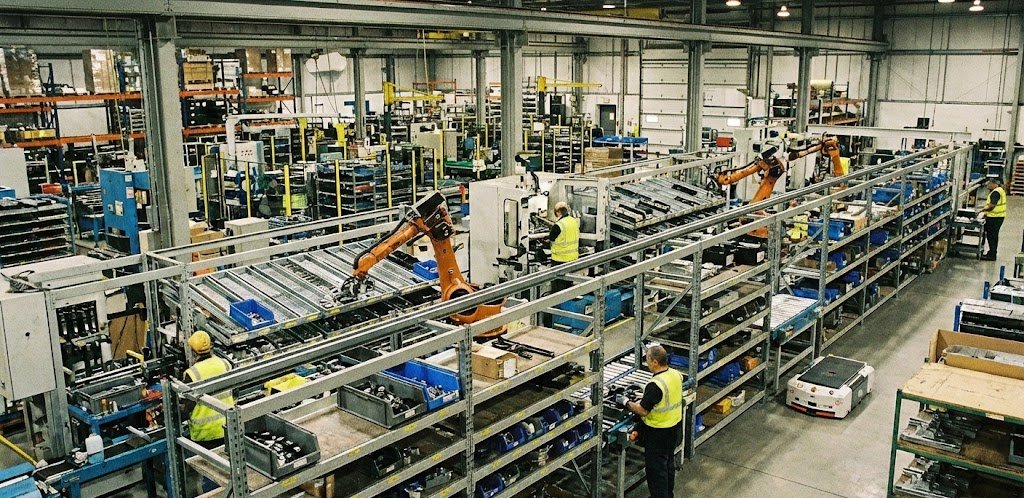

Fabrika Üretim Alanı Raf Çözümleri

Fabrika üretim alanı raf çözümleri, yüksek hacimli malzeme akışının düzenli ilerlemesini sağlayan, güvenliği artıran ve operasyonel verimliliği yükselten raf sistemleri yapılarıdır. Endüstriyel üretimde malzemenin doğru noktada, doğru zamanda ve doğru düzenle konumlandırılması süreç kalitesini doğrudan etkiler ve bu nedenle Afe Raf Sistemleri gibi uzman markalar tarafından geliştirilen çözümler modern tesislerde kritik rol oynar.

Fabrika Üretim Alanında Raf Sistemleri Neden Gereklidir?

Fabrika üretim alanında raf sistemleri, malzeme akışının düzenli ilerlemesini sağlayarak üretim verimliliğini artırır; bu gereklilik, hat içi lojistikte kayıpları azaltmak ve üretim sürekliliğini sağlamak için zorunludur. Kapasite analizlerinde üretim alanlarında yapılan gözlemler, malzeme arama sürelerinin ortalama %18’e kadar çıkabildiğini gösterir ve bu oran uygun raf çözümleri ile %5’in altına düşebilir.

Farklı üretim modellerinin (hücresel üretim, hat üretimi, modüler üretim, tam zamanında üretim gibi) her biri belirli bir fiziksel düzen gerektirir. Bu düzen, malzemelerin sınıflandırılması, her proses istasyonuna malzeme tedarikinin stabil akışı ve montaj koordinasyonunun doğru şekillenmesi için raf sistemlerinin doğru yapılandırılmasını zorunlu kılar. Modern tesislerde yalnızca depolama değil, aynı zamanda hareket optimizasyonu, ergonomik erişim ve iş güvenliği standartları da raf çözümlerinin bir parçasıdır.

Raf Sistemlerinin Üretim Süreçlerine Etkisi

Üretim alanında doğru raf sistemlerinin konumlandırılması, malzeme akışının hızını, iş istasyonlarının düzenini ve operatör ergonomisini doğrudan etkiler. Özellikle hat içi montaj alanlarında kullanılan akışkan raf sistemleri, operatörün iş süresini optimize ederek hat dengeleme çalışmalarının daha sürdürülebilir olmasını sağlar. Analizlere göre, çalışma alanı düzeni doğru yönetildiğinde operatör başına günlük 20–30 dakika arasında zaman kazanılabildiği gözlemlenir.

Fiziksel Alan Optimizasyonu

Raf sistemlerinin yerleşimi yalnızca depolama amacı taşımaz; aynı zamanda zemin kullanım oranlarını iyileştirerek genişlemeye duyulan ihtiyacı azaltır. Endüstriyel tesislerde zeminin her metrekaresi maliyettir. Uygun raf çözümleriyle alan kullanım oranı %40’a kadar artırılabilir. Bu oran özellikle yüksek stok yoğunluğuna sahip metal işleme, otomotiv ve beyaz eşya üretim alanlarında daha belirgin şekilde ölçülür.

Fabrika Üretim Alanında Kullanılan Raf Sistemleri Türleri Nelerdir?

Fabrika üretim alanında kullanılan raf sistemleri türleri, üretim modeline, ürün hacmine, malzeme türüne ve lojistik akışına göre değişir. En yaygın endüstriyel raf çözümleri arasında ağır yük rafları, çelik platform raf yapıları, akışkan raf sistemleri, dinamik FIFO çözümleri, ara stok rafları ve operasyon destek rafları bulunur. Afe Raf Sistemleri tarafından geliştirilen farklı yapılar, hem yüksek dayanımlı çelik konstrüksiyonlar hem de modüler formda üretilerek geniş bir üretim gamına uyum sağlar.

Ağır Yük Rafları

Ağır yük rafları, paletli veya hacimli ürünlerin güvenli şekilde taşınması için kullanılan yüksek taşıma kapasiteli endüstriyel raflardır. Çelik malzemeden üretilen modüller genellikle 2 ton ve üzeri taşıma kapasitesine sahiptir. Bu raf yapısı, özellikle metal sanayi, otomotiv yan sanayi ve kauçuk üretim tesislerinde yoğun olarak tercih edilir.

Ağır yük raflarının en belirgin avantajları şunlardır:

• Statik ve dinamik yük altında yüksek dayanım

• Kolay modüler genişleme

• Forklift ve reach truck gibi araçlarla uyumlu çalışma

• Depolanan malzemenin istasyonlara hızlı aktarımı

Bu rafların kullanıldığı üretim alanlarında, stok kayıp oranlarının %15’e kadar azaldığı bilinir.

Orta Yük ve Hafif Yük Raf Sistemleri

Orta yük raf sistemleri, kutu tipi malzemeler, yarı mamuller ve montaj boyunca kullanılan küçük ekipmanlar için uygundur. Montaj ve atölye alanlarında yer kazanımı sağlar.

Hafif yük rafları ise özellikle ambalaj malzemeleri, sarf ürünler ve üretim hattına yakın tüketim materyalleri için kullanılır. Modüler tasarımları sayesinde tesis içinde kolayca taşınabilir veya yeniden konfigüre edilebilir.

Dinamik FIFO Raf Sistemleri

Dinamik FIFO raf sistemleri, malzemelerin “ilk giren ilk çıkar” prensibiyle akışını sağlar. Eğik konveyör rulolar sayesinde kutular veya malzemeler operatöre otomatik olarak yaklaşır. Bu sistem özellikle:

• Otomotiv montaj istasyonlarında

• Elektronik üretim hatlarında

• Gıda proseslerinde

• Süreç içi stok alanlarında

Süreç akışını optimize eden en etkili raf türlerinden biridir. Dinamik yapısı sayesinde operatörün malzemeye erişim süresi %30’a kadar düşebilir.

Akışkan Raf Sistemleri

Akışkan raf sistemleri, montaj hattının besleme bölümlerinde malzemelerin kontrollü şekilde ilerlemesini sağlar. Bu raflar genellikle hafif metal konstrüksiyondan oluşur ve fabrikaların Lean (Yalın Üretim) metodolojileriyle uyumludur.

Afe Raf Sistemleri, akışkan raf yapılarını hem rulolu hem de sürgülü mekanizmalı olarak geliştirerek farklı sektörlerde kullanılabilir hale getirir. Bu sistemler, özellikle hat dengeleme çalışmalarında kullanılan veri ölçümlerinde operatör hareketlerinin %20–25 oranında azalmasına katkı sağlar.

Çelik Platform ve Mezzanine Sistemleri

Çelik platform raf yapıları, üretim alanlarında ikinci bir kat oluşturmak için kullanılır ve tesislerin fiziksel kapasitesini artırır. Bu çözümler özellikle:

• Alan darlığı olan tesislerde

• Çoklu malzeme stoklayan işletmelerde

• Ofis + üretim kombinasyonunun gerektiği alanlarda

önemli avantaj sağlar. Bir çelik platform kullanımı, ek yatırım maliyeti gerektiren yeni bina genişletme ihtiyacını büyük ölçüde azaltabilir.

Mobil Raf Sistemleri

Mobil raf sistemleri raylı yapıları sayesinde açılıp kapanabilen en kompakt depolama çözümlerindendir. Genellikle üretim alanı değil, üretime bağlı ara stok alanlarında tercih edilse de bazı tesislerde montaj öncesi hazırlık alanlarında da kullanılır.

Fabrika Üretim Alanında Raf Yerleşimi Nasıl Planlanır?

Fabrika üretim alanında raf yerleşimi, üretim proses analizleri, malzeme akışı ölçümleri ve ergonomik erişim standartları dikkate alınarak planlanır. Bu planlama yapılırken en kritik unsur, rafın üretim sürecine entegre edilmesi ve proses sürekliliğini desteklemesidir.

Yerleşim Planlama İlkeleri

Yerleşim tasarımının temel prensipleri aşağıda özetlenmiştir:

1. Malzeme akışı kesintisiz olmalıdır. Tedarik noktası ile tüketim noktası arasında malzemenin en kısa yoldan ilerlemesi hedeflenir.

2. Operatör hareketi minimize edilmelidir. Ergonomi açısından gereksiz eğilme, uzanma ve yürüme mesafeleri kaldırılır.

3. Güvenlik yönetmelikleri dikkate alınmalıdır. Acil çıkış yolları, forklift güzergahları ve yangın alan boşlukları korunmalıdır.

4. Modüler genişleme öngörülmelidir. Üretim kapasitesi arttığında raf sisteminin yeniden konfigüresi minimum maliyetle yapılabilmelidir.

Zemin, Tavan ve Alan Kısıtlarının Analizi

Raf yerleşiminde fiziksel alan önemli bir parametredir. Örneğin, üretim alanlarında tavan yüksekliği genellikle 6–12 metre arasında değişir; yüksek tavanlı tesislerde dikey depolama çözümleri tercih edilir. Zemin dayanım değeri ise ağırlık hesaplaması için gereklidir. Fabrika zemininin taşıma kapasitesi 2–5 ton/m² aralığında ölçülebilir ve raf sistemi mühendisliği buna göre şekillenir.

Operasyonel Rota ve Lojistik Akışın Tasarımı

Malzeme akışının tasarımı yapılırken üretim süreçleri arasındaki rota belirlenir. Bu rota üzerinde kritik durak noktaları, tampon alanları ve operatör erişim bölgeleri belirlenir. Ölçümlere göre, hat içi lojistikte rota planlaması yapılmadığında malzeme çakışması %25’e kadar artabilir. Raf yerleşimi bu riskleri minimize eder.

Tablo: Raf Yerleşiminde Dikkate Alınan Teknik Parametreler

Üretim Alanı Raf Çözümlerinde Güvenlik ve Dayanım

Üretim alanı raf çözümlerinde güvenlik ve dayanım, hem çalışan sağlığını hem de prosesin sürekliliğini etkileyen en kritik parametrelerdir. Afe Raf Sistemleri tarafından geliştirilen endüstriyel raf yapıları, çelik kalite sınıfları, statik yük testleri ve bağlantı elemanı mühendisliği açısından uluslararası standartlara uygun olarak tasarlanır.

Taşıma Kapasitesi Testleri

Her raf modülünün taşıma kapasitesi, dinamik ve statik yük altında test edilerek doğrulanır. Ağır yük raflarında kullanılan profillerin et kalınlıkları genellikle 2,5–3 mm arasında değişir. Test raporlarında dayanım değerlerinin eşiklerin üzerinde olduğu doğrulanmalıdır.

Bağlantı Elemanı Güvenliği

Raf sistemlerinin güvenliği yalnızca çelik profil kalınlığına değil, kullanılan bağlantı elemanlarının dayanımına da bağlıdır. Cıvata-somun birleşimleri, omega profiller ve kilitleme pimleri yüksek dayanım sınıfında olmalıdır. Uygun bağlantı yapısı rafın devrilme, kayma veya burkulma riskini ciddi şekilde azaltır.

Deprem ve Titreşim Direnci

Sanayi tesislerinde çalışan makineler sürekli titreşim üretir. Bu titreşimlerin raf sistemlerine etkisi zamanla gevşeme, bükülme ve kolon deformasyonu şeklinde olabilir. Afe Raf Sistemleri titreme yutucu bağlantılar ve güçlendirilmiş taban plakaları ile riskleri minimize eder.

Üretim Alanı Raf Çözümlerinde Malzeme Yönetimi ve Ergonomi

Ergonomik raf planlaması, operatör sağlığını korurken üretim hızını artırır. Lean üretim uygulamalarında operatörün iş alanındaki her hareketi ölçülür ve hareket sayısının azaltılması performans artışı sağlar.

Malzeme Konumlandırma Teknikleri

Malzeme konumlandırmada üç ana kriter belirleyicidir:

• Ulaşılabilirlik: Operatör 50–120 cm aralığındaki bölgeye ergonomik olarak en hızlı erişir.

• Ağırlık Yönetimi: Ağır parçalar alt seviyeye, hafif parçalar orta seviyeye konumlandırılır.

• Sıklık Analizi: En çok kullanılan malzemeler operatöre en yakın konuma yerleştirilir.

Bu yöntemler uygulandığında iş kazası riskleri %10–12 aralığında azalabilir.

Hat Besleme Raflarının Rolü

Montaj hatlarında kullanılan besleme rafları, üretimin kesintisiz ilerlemesini sağlar. Bu raflar genellikle dinamik yapıdadır ve ergonomik eğimli tasarımıyla malzemenin operatör pozisyonuna akmasını mümkün kılar.

Afe Raf Sistemleri tarafından geliştirilen besleme raflarının ayarlanabilir açı mekanizmaları sayesinde farklı üretim parçalarına hızlı adaptasyon sağlanır.

Üretim Alanı İçin En Uygun Raf Sistemi Nasıl Seçilir?

Üretim alanı için en uygun raf sistemini seçmek, tesisin üretim yapısına, malzeme çeşitliliğine, akış hızına ve alan kapasitesine bağlıdır. Karar sürecinde aşağıdaki teknik kriterler dikkate alınır:

• Malzeme ağırlıkları ve ölçüleri

• Günlük tüketim oranları

• Proses adımları arasındaki stok ihtiyaçları

• Operasyon hızı ve operatör konforu

• Forklift veya el taşıyıcı ekipmanların kullanım sıklığı

Afe Raf Sistemleri tarafından yapılan saha analizlerinde, raf seçiminin doğru yapılmasının üretim hızı üzerinde %7–15 arasında olumlu etkisi olduğu görülmüştür.

Gereksinim Analizi

Raf sistemi seçiminin ilk adımı gereksinim analizidir. Bu aşamada üretim planlaması ile birlikte malzeme mühendisleri, termin süreleri, stok devir hızı ve proses akış verilerini değerlendirir.

Modüler Yapı Tercihi

Modüler raf sistemleri, üretim alanında değişiklik gerektiren durumlar için en uyarlanabilir çözümdür. Montaj hatlarının düzeni değiştiğinde raf sisteminin de konumlandırılması kolaydır.

Dayanım ve Uzun Ömür

Dayanıklılık endüstriyel raf sistemlerinde en kritik kriterdir. Çelik kalite sınıfı, profil kesitleri, sertifikasyon belgeleri ve korozyon direnci uzun ömür için belirleyicidir.

Afe Raf Sistemleri, elektrostatik toz boya ve galvaniz kaplama seçenekleri ile raf yüzeylerinin uzun yıllar dayanmasını sağlar.

Üretim Alanlarında Dijital Takip ve Raf Entegrasyonu

Modern fabrikalar dijital dönüşüm sürecinde olduğu için raf sistemleri artık yalnızca fiziksel depolama yapıları olarak değil, dijital bilgi akışının bir parçası olarak kullanılmaktadır.

Barkod ve RFID Entegrasyonu

Malzemelerin giriş–çıkış işlemlerinin otomatik takip edilmesi için barkod ve RFID sistemleri raf yapılarıyla entegre edilir. Bu entegrasyon sayesinde:

• Stok hataları %80’e kadar azalır

• Operasyon hızı artar

• İnsan kaynaklı hata riski düşer

Andon ve Hat Yönetim Sistemleri ile Raf İletişimi

Hat üzerinde yapılan dijital bildirimler (andon) raf konumlarıyla senkron çalışabilir. Bu sayede istasyonlar eksik malzemeleri otomatik olarak bildirebilir ve lojistik operatörleri hızlı müdahale eder.

Afe Raf Sistemleri ile Endüstriyel Raf Çözümlerinin Avantajları

Afe Raf Sistemleri, endüstriyel üretim alanlarında ihtiyaç duyulan tüm raf çeşitlerini mühendislik temelli yaklaşımla geliştirir. Tasarımlar, üretim akışının sürekliliğini güçlendirirken güvenlik ve dayanım standartlarını üst seviyeye taşır.

Afe Raf Sistemleri’nin sunduğu temel avantajlar şunlardır:

• Modüler ve yüksek dayanımlı çelik konstrüksiyon

• Proses odaklı raf tasarımı

• Alan optimizasyonunda ileri mühendislik yaklaşımı

• Dinamik ve FIFO uyumlu özel mekanik tasarımlar

• Üretim hacmine göre özelleştirilmiş konfigürasyon seçenekleri

Bu avantajlar, raf çözümlerinin yalnızca depolama değil, üretim verimliliği artırma aracı olarak kullanılmasını mümkün kılar.
