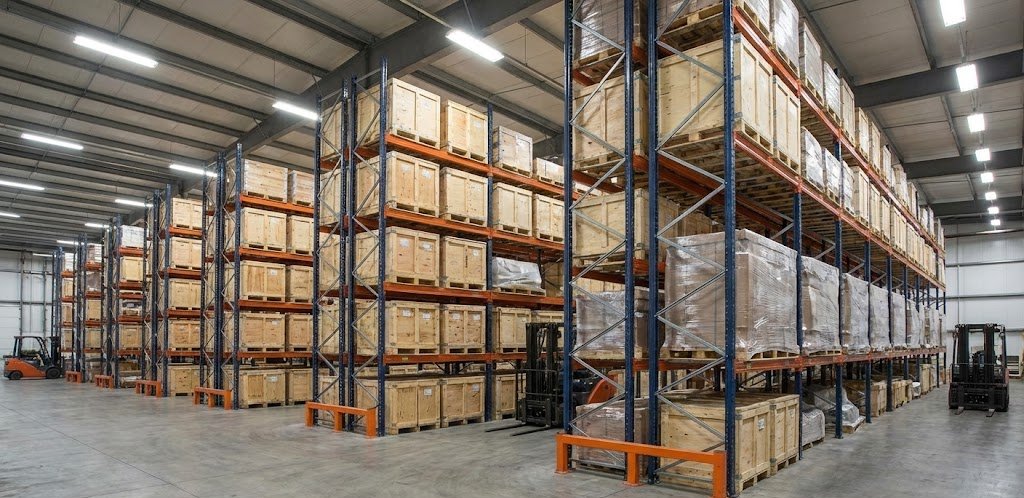

Ağır Yüke Dayanıklı Raf Yapıları

Depolama alanlarında yüksek dayanım gerektiren yüklerin güvenli biçimde taşınması ve düzenlenmesi için tasarlanan ağır yüke dayanıklı raf yapıları, modern lojistik süreçlerin temelini oluşturur. Raf sistemleri bu yapıların merkezinde yer alır ve özellikle sanayi, e-ticaret, otomotiv, tekstil, makine ve gıda gibi yoğun istifleme gerektiren sektörlerde kritik rol üstlenir. Afe Raf Sistemleri tarafından geliştirilen mühendislik çözümleri, hem statik dayanım hem de operasyonel verimlilik açısından uzun süreli performans sunar.

Ağır Yüke Dayanıklı Raf Yapıları Neden Gereklidir?

Ağır yüke dayanıklı raf yapıları, yüksek ağırlığa sahip ürünlerin güvenli, düzenli ve hızlı erişilebilir şekilde depolanmasını sağlar. Bu yapıların gerekliliği, depolama yoğunluğu arttıkça daha belirgin hale gelir çünkü yanlış seçilmiş raf çözümleri iş güvenliğini tehlikeye atar ve operasyon maliyetlerini yükseltir. Endüstriyel tesislerde yapılan saha analizleri, doğru raf seçiminin yer kullanımını ortalama %35’e kadar iyileştirebildiğini kanıtlamıştır.

Afe Raf Sistemleri, bu ihtiyaca yönelik olarak farklı yük kapasitesine sahip modüler çözümler üretir ve kullanıcıya özel tasarım seçenekleri sunar.

Ağır Yük Depolamada Yapısal Dayanımın Rolü

Yüksek ağırlıklara maruz kalan kolon, travers ve platformlarda kullanılan çelik kalitesi, sistemin uzun ömürlü çalışmasında belirleyicidir. S355 sınıfına kadar çıkabilen çelik türleri, rafların deformasyon olmadan yük taşımasını mümkün kılar. Çelik yoğunluğu ve kesit kalınlığı artırıldığında taşıma kapasitesinin doğrusal biçimde yükseldiği bilinir; bu nedenle mühendislik hesaplamaları her sistemde zorunlu aşamadır.

Depolama Verimliliğini Artıran Tasarım İlkeleri

Ağır yüke dayanıklı raf yapılarında tasarım; aksesuarlar, palet boyutları, forklift dönüş açıları, kolon yerleşimi ve koridor genişlikleri gibi çok sayıda kriteri içerir. Depo akışının ölçümlenmesiyle elde edilen sayısal veriler, raf hizalamasının en uygun formda kurgulanmasına yardımcı olur. 8–12 metre arası yüksekliklerde tasarlanan ağır yük rafları, dikey hacmi maksimum verimle kullanarak işletmelerin depolama kapasitesini ciddi oranda artırır.

Hangi Raf Sistemleri Ağır Yüke Uygundur?

Ağır yüke uygun raf sistemleri, yüksek taşıma kapasitesi, modüler genişleme imkânı ve dinamik operasyonlara uyum gibi özellikler sunan çözümlerden oluşur. En yaygın kullanılan sistem türleri arasında paletli depolama rafları, drive-in raflar, konsol kollu raflar ve yapısal çelik platformlar bulunur.

Paletli Depolama Sistemleri

Paletli depolama çözümleri, ağır yük raflarının en bilinen çeşididir. Her bir palet için ayrılmış raf gözleri sayesinde doğru istifleme yapılır. Afe Raf Sistemleri tarafından uygulanan çift taraflı veya tek taraflı dizilim seçenekleri, forklift erişimini kolaylaştırır ve ürün sirkülasyonunu hızlandırır. Standart bir paletli raf gözü çoğunlukla 500–1500 kg arasında yük taşıyabilir; yüksek dayanım gerektiren uygulamalarda kapasite çok daha yukarı seviyelere çıkartılır.

Drive-In Raf Yapıları

Drive-in sistemleri, forkliftin raf içine girerek ürün yerleştirmesine olanak sağlayan sıkıştırılmış depolama çözümleridir. Bu yapı, aynı ürün grubunun yüksek hacimle depolanması gereken ortamlarda idealdir. Drive-in sistemlerinde koridor sayısı azaldığından alan kullanımı yaklaşık %70 oranında iyileşebilir. Yüksek yoğunluklu depolama gerektiren gıda, içecek ve kimya tesislerinde sıkça tercih edilir.

Konsol Kollu Raflar

Konsol kollu sistemler, boru, profil, levha, mobilya paneli ve benzeri uzun veya hacimli ürünlerin depolanması için geliştirilmiştir. Ankrajlı taban yapısı ve esnek kol uzunlukları sayesinde yüzlerce kiloya ulaşan ürünlerin güvenli taşınmasını sağlar. Konsol kollarının yük altında bükülmeye karşı direnç göstermesi için çelik kalınlıkları mühendislik hesaplarına göre belirlenir.

Yapısal Çelik Platformlar

Ağır yüke dayanıklı platformlar, depo alanını katlı yapıya dönüştürerek kapasiteyi genişletir. Bu tür sistemlerde dikmelerin taşıma kapasitesi kritik rol oynar; tek bir kolonun 8–10 ton ve üzeri yükleri destekleyebildiği çözümler mümkündür. Mezzanine olarak da bilinen bu platformlar, üretim ve paketleme alanlarını depodan ayırmak isteyen işletmeler tarafından sıkça uygulanır.

Afe Raf Sistemleri Ağır Yük Çözümlerini Nasıl Tasarlar?

Afe Raf Sistemleri, projelendirme sürecinde yapısal mühendislik ilkelerini bütünleşik olarak değerlendirir. Tasarım aşamasında öncelik, yük senaryolarının doğru çıkarılması ve her bir raf bileşeninin gerçek kullanım koşullarına göre optimize edilmesidir.

Mühendislik Analizleri ve Teknik Hesaplamalar

Ağır yük raflarının güvenliği, doğru hesaplanmış yük dağılımına bağlıdır. Bu süreçte kullanılan yöntemler arasında:

• Statik yük analizleri

• Dinamik forklift çarpma simülasyonları

• Rijitlik ve stabilite testleri

• Kesit mukavemet hesaplamaları

Yer alır. Yapısal analizlerde elde edilen her değer, sistemin hangi çelik sınıfıyla ve hangi kalınlıklarda üretilmesi gerektiğini belirler. Afe Raf Sistemleri, tasarım süreçlerinde uluslararası FEM ve EN standartlarına uyum sağlayarak güvenilirlik sınırlarını net biçimde tanımlar.

Üretim Tekniğinde Kullanılan Malzemeler

Ağır yüke dayanıklı raflarda en çok tercih edilen malzeme soğuk şekillendirilmiş çeliktir. Bu malzemenin tercih edilme nedeni, hem hafif hem de yüksek dayanım sunmasıdır. Çinkolu yüzey korumaları, rafların uzun yıllar paslanmadan kullanılmasını sağlar. Bazı sektörlerde, özellikle gıda ve kimya depolarında, galvaniz kaplama zorunlu hale gelebilir çünkü nem ve kimyasal temas raf bileşenlerini hızla yıpratabilir.

Kurulum Süreçlerinde Uygulanan Güvenlik Standartları

Montaj aşamasında raf çizgilerinin lazer ölçümlerle hizalanması, kolonların zemine ankrajlanması ve travers bağlantılarının kilitleme pimleriyle sabitlenmesi temel güvenlik adımlarıdır. Afe Raf Sistemleri, kurulum bitiminde yük testleri gerçekleştirerek sistemin dayanım doğrulamasını tamamlar. Bu testlerde, planlanan ağırlığın üzerinde kontrollü yük uygulanarak sistemin elastik sınırlar içinde hareket ettiği doğrulanır.

Ağır Yüke Dayanıklı Raf Sistemlerinde Kullanılan Bileşenler

Ağır yük raflarının performansı, kullanılan her bileşenin kalitesiyle doğru orantılıdır. Sistem bütünlüğü, yapı elemanlarının birlikte çalışabilir olmasıyla güçlenir.

Dikey Taşıyıcı Kolonlar

Düşey yükleri zemine aktaran kolonlar, raf yapısının ana taşıyıcı elemanlarıdır. Kolon tasarımında kullanılan perforasyon yapısı, travers bağlantılarında çok noktalı tutuş sağlayarak stabiliteyi artırır. Endüstriyel testlerde, 2 mm ve üzeri çelik kalınlığına sahip kolonların ağır yük altında deformasyon oranının %0,3 seviyelerine kadar düştüğü gözlemlenmiştir.

Traversler ve Kilitleme Mekanizmaları

Yatay yük taşıyıcı traversler, paletlerin oturduğu raf gözlerini oluşturur. Bu elemanların çift cidarlı üretim teknikleri, yük altında bükülmeyi en aza indirir. Travers kilitlerinin sağlam olması, forklift darbelerine karşı sistemin dayanımını belirgin şekilde artırır.

Çapraz Kuşaklar ve Stabilite Elemanları

Yanal kuvvetlere karşı sistemin stabil kalmasını sağlar. Depolarda forklift manevraları sırasında oluşan ani hareketler, özellikle yüksek raflarda salınım etkisi yaratabilir. Bu nedenle çapraz elemanların doğru yerleşimi sistem bütünlüğü için hayati öneme sahiptir.

Güvenlik Aksesuarları

Ağır yük raflarında güvenlik aksesuarları standart bir gereklilik haline gelmiştir. En çok kullanılan bileşenler arasında yük durdurma bariyerleri, darbe emici kolon korumaları, tel panel ara bölmeleri ve yangın güvenliği için kullanılan sprinkler uyumlu tavan panelleri yer alır.

Depolarda Ağır Yükleri Güvenli Şekilde Yönetmenin Yöntemleri

Ağır yüklerin depolanması yalnızca raf yapısının dayanımıyla değil, aynı zamanda operasyonel alışkanlıklarla da ilişkilidir. Güvenli operasyon için belirlenen prosedürlere uyulması, işletmelerde iş kazalarını önemli ölçüde azaltır.

Doğru Yük Dağıtımının Önemi

Her bir raf seviyesine yerleştirilen yük, kolonlara eşit biçimde aktarılmalıdır. Paletin ortalanmadan yerleştirilmesi, tek taraflı basınca yol açarak rafın dengesini bozabilir. Endüstriyel raporlara göre yanlış yerleştirilmiş paletlerin raf taşıma kapasitesini %20’ye kadar düşürdüğü tespit edilmiştir.

Forklift Operasyonunda Dikkat Edilecek Noktalar

Forklift çarpmaları ağır yük raflarında hasarların %60’ından fazlasını oluşturur. Bu nedenle operatör eğitimleri kritik öneme sahiptir. İyi hizalanmış koridor genişlikleri, forklift dönüş açılarının doğru hesaplanması ve raf koruma bariyerlerinin kullanılması bu riskleri önemli ölçüde azaltır.

Düzenli Bakım ve Kontrol Süreçleri

Raf sistemlerinin belirli aralıklarla kontrol edilmesi, küçük hasarların büyümeden onarılmasına olanak tanır. Bu kontrollerde:

• Kolon eğilme ölçümü

• Travers bağlantılarının gevşeme analizi

• Kaplama aşınma oranı

• Ankraj sağlamlığı

gibi kriterler değerlendirilir. Afe Raf Sistemleri, kurulumdan sonra düzenli bakım hizmeti sunarak sistemlerin güvenli kullanım ömrünü uzatır.

Ağır Yüke Dayanıklı Raf Yapılarında Modüler Tasarımın Avantajları

Modüler yapılar, depoların değişen ihtiyaçlarına en hızlı uyum sağlayan çözümlerdir. Ağır yük raflarında modülerlik yalnızca kapasiteyi artırmakla kalmaz, aynı zamanda operasyon maliyetlerini de düşürür.

Kapasite Artırma Esnekliği

Her işletme zaman içinde farklı ürün grupları veya yeni stok hacimleriyle karşılaşabilir. Modüler raflarda yeni kolon, travers ve platform eklemeleri yapılabilir. Bu esneklik, işletmelerin depo taşımadan kapasite büyütmesine imkân sağlar.

Alan Optimizasyonunda Modüler Yaklaşım

Depo mimarisi değiştikçe raf konumlarının yeniden düzenlenmesi gerekebilir. Modüler sistemlerde bileşenler yeniden konumlandırılabildiği için duvar, koridor veya makine yerleşimlerine uyum sağlamak kolaylaşır. Bu özelliğin özellikle üretim tesislerinde ciddi avantaj yarattığı bilinir.

Yedek Parça ve Onarım Kolaylığı

Modüler sistemlerde bir bileşenin hasar alması tüm rafın değiştirilmesini gerektirmez. Sadece ilgili parça yenilenir ve sistem çalışmaya devam eder. Bu nedenle işletmeler, bakım maliyetlerinde uzun vadede tasarruf sağlar.

Ağır Yüke Dayanıklı Raf Projesi Nasıl Planlanır?

Doğru planlama, raf sistemlerinin hem güvenli hem de verimli olmasını sağlar. Ağır yük projelerinde planlama adımları sistematik şekilde ilerler.

Depo Analizi ve Veri Toplama

İlk aşama, depo ölçülerinin hassas şekilde alınması ve yük türlerinin belirlenmesidir. Palet ağırlıkları, ürün yoğunlukları, forklift erişim mesafeleri ve operasyon akışı planlamaya yön veren temel veriler arasında yer alır.

Yük Senaryolarının Oluşturulması

Her depoda farklı yükleme alışkanlıkları bulunur. Bu nedenle minimum, maksimum ve ortalama yük değerleri belirlenir. Yük kombinasyonlarının doğru modellenmesi, raf tasarımının güvenlik limitlerini netleştirir.

Proje Çizimleri ve Onay Süreci

Tüm veriler toplandıktan sonra üç boyutlu mühendislik çizimleri hazırlanır. Bu çizimler üzerinden raf yerleşimi, koridor alanları ve lojistik akış netleştirilir. Afe Raf Sistemleri, her projede kullanıcıya birden fazla yerleşim senaryosu sunarak en uygun seçeneğin belirlenmesine yardımcı olur.

Kurulum ve Devreye Alma

Planlanan sistem sahada kurularak yük testleriyle devreye alınır. Tüm bağlantılar kontrol edilir, güvenlik ekipmanları aktive edilir ve kullanıcıya operasyon eğitimleri verilir.

Ağır Yüke Dayanıklı Raf Yapılarında Performansı Artıran Ek Bileşenler

Ağır yük depolama operasyonlarını daha güvenli ve hızlı hale getirmek için çeşitli ek bileşenler kullanılır.

Tel Panel ve Ara Bölme Uygulamaları

Tel paneller, raf arkasına veya yanlarına yerleştirilerek ürünlerin düşmesini engeller. Bu paneller, delinmiş çelik kaset tasarımıyla entegre edilerek uzun süreli kullanım sunar.

Darbe Emici Kalkan Sistemleri

Kolon koruma aparatlarındaki kauçuk veya çelik malzeme, forklift çarpmalarında enerjiyi emerek rafın hasar görmesini önler. Verilere göre darbe emici koruma ekipmanları kullanıldığında ağır raf hasarı olasılığı %55’e kadar düşmektedir.

Yangın Güvenliği Uyumu

Depolama alanlarında yangın sistemleriyle raf yapısının uyumlu olması gerekir. Sprinkler hattı yerleşimleri, raf yapısının boşluk oranları ve koridor genişlikleri bu süreci etkiler. Ağır yük raflarında yangın güvenliği için çelik malzeme ve yanmaz kaplama tercihleri yaygındır.

Ağır Yük Depolama İçin Kullanıcıların Dikkat Etmesi Gereken Noktalar

Ağır yüklerle çalışan işletmelerin belirli operasyon kurallarını benimsemesi, raf sistemlerinin uzun ömürlü olmasını sağlar.

Eğitimli Personel Kullanımı

Raf sistemlerinin doğru kullanılması, operatörlerin aldığı eğitime bağlıdır. Yük kaldırma açıları, forklift hız limitleri ve palet yerleştirme teknikleri standartlaştırılmalıdır.

Yüksek Değerli Ürünlerin Korunması

Ağır yük depo sistemlerinde istiflenen ürünler genellikle değerli parçalar içerir. Bu nedenle çarpma riskine karşı raf hizalamaları düzenli kontrol edilmelidir.

Çevresel Koşulların İzlenmesi

Depo sıcaklığı, nem oranı ve zemin düzeyi raf yapısının dayanımını etkiler. Yüksek nem seviyeleri çelik yüzeylerde korozyon riskini artırır, bu nedenle galvanizli yüzeylerin düzenli kontrol edilmesi gerekir.

Ağır Yüke Dayanıklı Raf Yapılarında Kullanılabilecek Bir Tablo

Aşağıdaki tablo, ağır yük raf yapılarında kullanılan temel bileşenlerin fonksiyonlarını kavramsal olarak karşılaştırmak amacıyla hazırlanmıştır.

Ağır Yüke Dayanıklı Raf Yapılarında Geleceğin Yaklaşımları

Endüstriyel depolama alanlarında otomasyon çözümlerinin artması, ağır yük raf teknolojilerini sürekli olarak geliştirir. Robotik forkliftler, otomatik depolama sistemleri, sensör tabanlı yük izleme teknolojileri bu yenilikler arasında yer alır.
